、■产品概述
0I系列椭圆齿轮流量计是我公司从德国Bopp&Reuthel’公司引进的具有当代国际水平的流量仪表。OI椭圆齿轮流量计是容积式流量计的典型，用来计量在一定压力下充满管道的液体流量。它具有结构简单，使用可靠，准确度高，对进出口管道内的流场无特殊要求，被测介质的粘度范围和流量范围都很宽广等特点。因而被广泛用于石油、化工、医药、交通、食品等工业及商业部门的液体流量检测。OI系列椭圆齿轮流量计还广泛用于船舶的燃油计量。 精大OI椭圆齿轮流量计可以测量汽油、柴油、煤油、润滑油、液压油等各种油品介质，也可以计量各种液体介质。如果您要咨询流量计型号、参数，欢迎直接致电我厂。

■技术参数

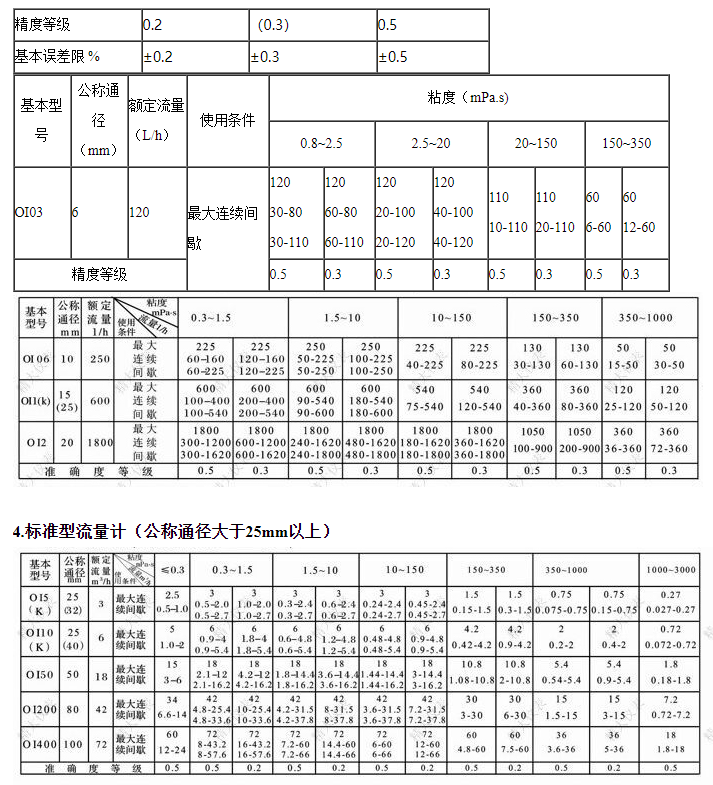

1.相关标准。远传显示现场防爆等级ExiaⅡCT5，防爆合格证号GYB00568, 执行产品标准：Q/JD2004-2010《液体容积式流量计》（企业标准） JB/T9242-1999《容积式流量计通用技术条件》（国家专业标准） 计量器具生产许可证：皖制01000018号 2.重复性误差 流量计各流量点的重复性误差不超过流量计基本误差限*值的1/3. 3.准确度等级及基本误差限
备注：
1.测量冷水的流量范围，连续运行时大流量取0.3-1.5mPa.s栏中*流量的50%；*流量取栏中*流量的70%； 间歇运行时，大流量取该栏*流量的70%。
2.测量热水的流量范围，连续运行时，取≤0.3mPa.s栏中最小流量。
3.当介质粘度大于150mPa.s时，流量计中椭圆齿轮除OI5仍用通用齿型外，其他均用特殊齿形。
4.硫酸等强腐蚀性介质的流量范围另行规定，请用户与本公司联系。 5.0.2级流量计，测量介质温度一般在0-60℃

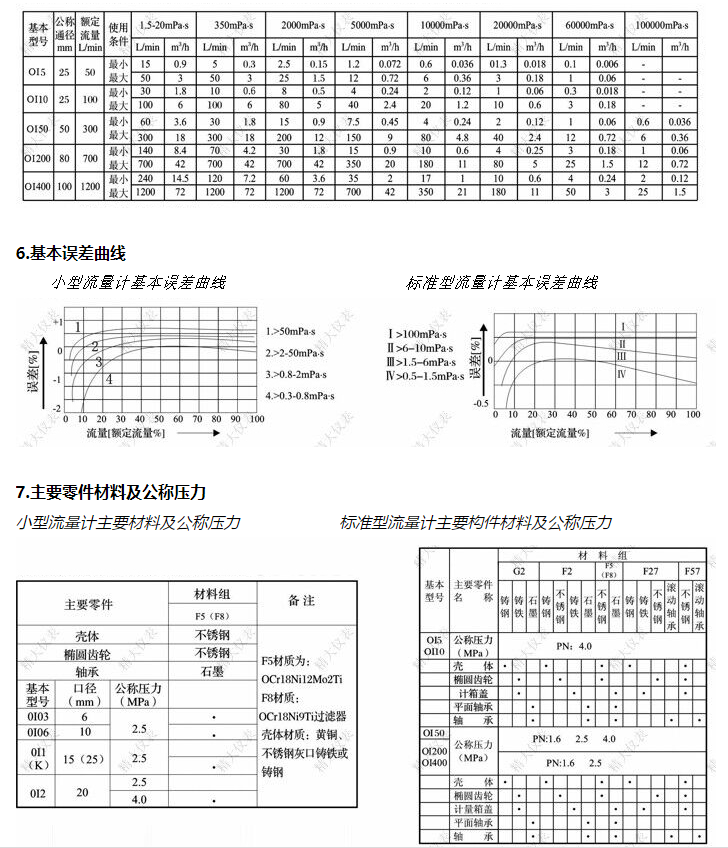

5.高粘度流量计 对于高粘液体，用带有特殊齿形（欠齿）和不锈钢滚珠轴承（而不是石墨轴套）的流量计（用于牛顿流体） 他们用F57和F27材料组组成，可从下列表中选择型号、规格以及流量范围。F27和F57材料组组成流量计中 仅OI5是带标准椭圆齿轮。
备注：
1.F5材质为OCr18Ni12Mo2Ti；F8材质为OCr18Ni9Ti，其他材料组中不锈钢均为F8.
2.本表不包含特殊材料的流量计。
3.特殊材料只有批量订货才能投产。
2.发信器
OI系列椭圆齿轮流量计一般安装Ag19、Ag20型电感式脉冲发信器，它可将流量最终转换成电脉冲信号，输至 电子一般或控制系统，以实现流量的远传显示或控制。Ag19为单路脉冲输出，Ag20为双路等同脉冲输出，可连 接至两台电子仪表。输出配管尺寸内螺纹M20x1.5；如有需要，客户可选G1/2。Ag19/20发信器的详细说明见样 本相关章节。

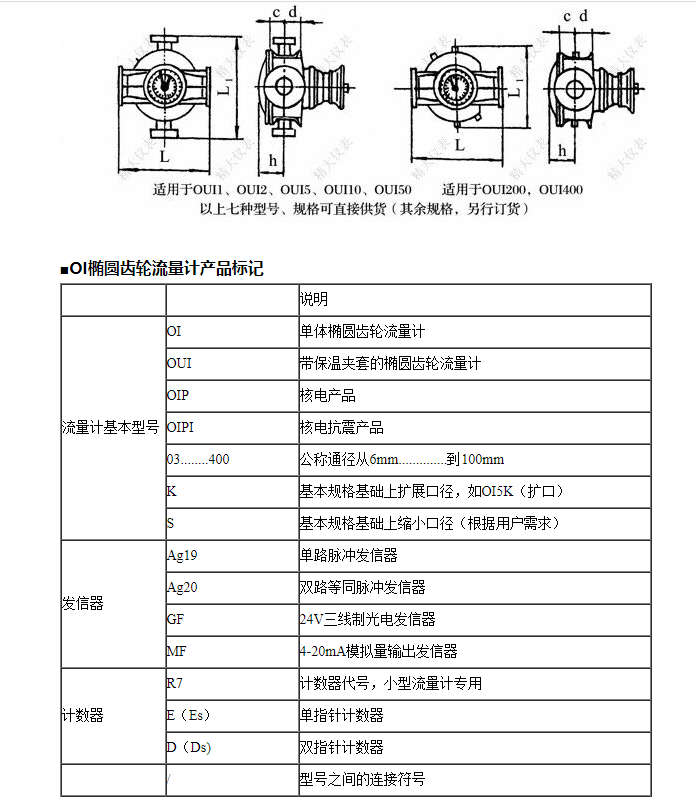

■OUI系列流量计（标准型+保温夹套）
为便于对常温下易于凝固、某一温度下易于凝结、结晶的介质在管道内能正常输送以及流量检测，往往需要对系统管道中的介质 进行加热，使介质融化并保温。但由于安装椭圆齿轮流量计处不允许直接通以蒸汽（防止损坏流量计），为此我公司设计了OUI系列产品，即在OI系列流量计壳体外增加保温夹套，可用热水、热油或低于200℃的蒸汽通入保温夹套，使流量计（或过滤器）内已凝固的介质融化，并保持一定温度，从而*流量计能正常运行。椭圆齿轮流量计前安装的过了过滤器可采用保温夹套的形式，用户需要可特殊订货。保温夹套公称压力为0.5MPa。
