■产品概述

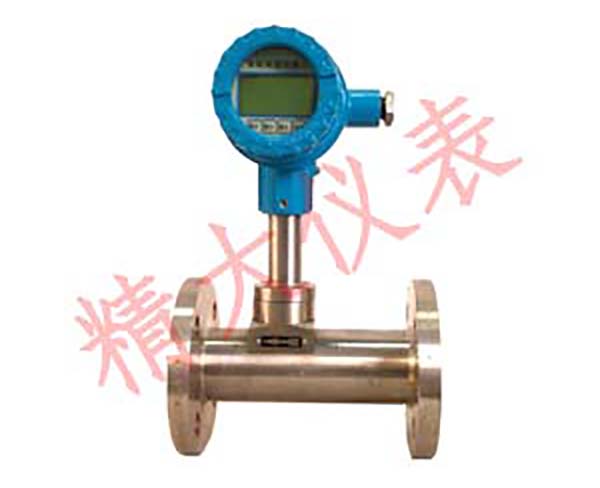

精大旋进旋涡流量计分为普通型和智能型两种；普通型旋进旋涡流量计产品代号LUXQ-P，此种流量计可以现场显示也可以不带显示。不带显示的旋进旋涡流量计通过远传将信号直接输出至二次仪表，客户可通过二次仪表查看流体流量值。普通型旋进旋涡流量计可以计量各种气体流量：天然气、城市煤气、压缩空气、氮气等工业气体。精大旋进旋涡流量计经过多年发展及改进，整机功能强大，性能优越，稳定性好，可靠性好，是计量工业气体的*选择之一。 普通型旋进旋涡流量计工作原理：当沿着轴向流动的流体进入流量计入口时，螺旋形叶片强迫流体进行旋转运动，于是在旋涡发生体中心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段后，因回流作用强迫进行旋进式二次旋转。此时旋涡流的旋转频率与介质流速成正比，并为线性。两个压电传感器检测的微弱电荷信号同时经前置放大器放大、滤波、整形处理后，变成两路频率与流速成正比的脉冲信号进行比较和判断，剔除干扰信号，并同固定在壳体上的温度传感器、压力传感器检测到温度、压力信号一起，送入智能化积算仪进行运算处理，即可求得流量及相关数据。 旋进漩涡流量计积算公式：K=f/qv（其中K=流量计仪表系数，脉冲数/m³，f=旋涡频率Hz，qv=体积流量m³/s）

■产品特点
1.采用先进的单片机技术与高性能的集成芯片，整机功能强大，性能优越。
2.电路采用表面贴装工艺，结构紧凑，可靠性高。
3.采用先进的微功耗技术，内外部电源均可工作，整机功耗低。
4.流量计带有脉冲信号输出，也可根据用户需要输出4-20mA标准模拟量信号输出。
5.采用高对比度的液晶显示器，可显示工况瞬时流量和累积流量。
6.无机械可动部件，不易腐蚀，可靠度高，稳定性好，长期工作无需维护。
7.流量计整体具有防爆功能，可用于相应的爆炸性危险场所。

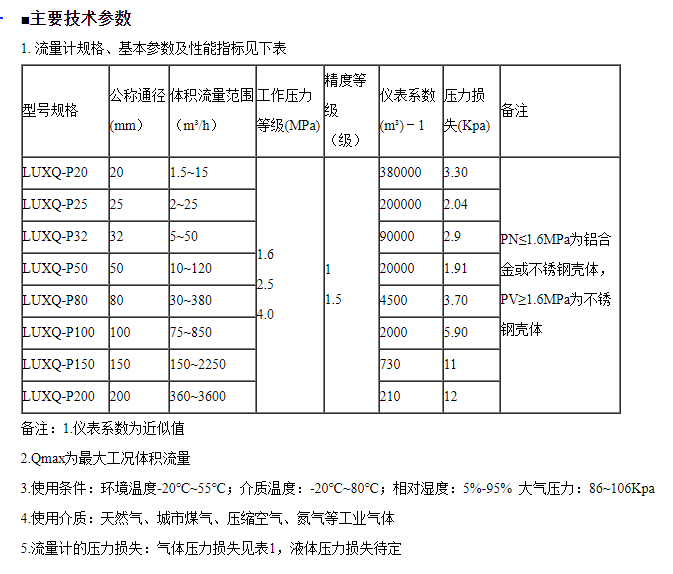

■主要技术参数 1. 流量计规格、基本参数及性能指标见下表



■注意事项

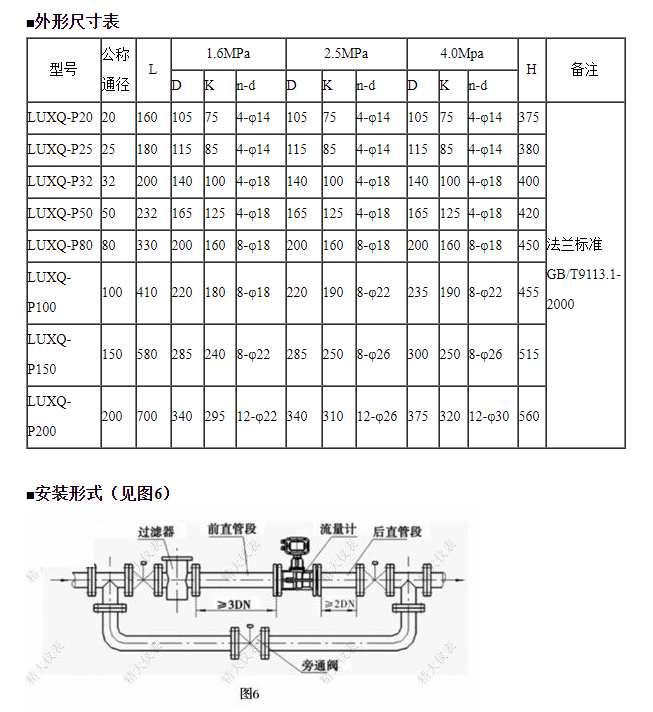

1.气体内含有较大颗粒或较长纤维杂物时，必须安装过滤器，如上图6所示。
2.流量计可以垂直安装或任意角度安装。
3.室外安装时，上部应有遮盖物，以免雨水侵入或烈日暴晒影响流量计性能或使用寿命。
4.流量计周围不能有强磁场干扰或强烈的机械振动。
5.流量计需可靠的接地，但不得与强电系统共用接地。
6.不得随意打开流量计，或任意拧动各个引线接口和温度、压力传感器接口。
7.对防爆流量计的安装应按GB3836中的有关规定进行，接地要牢靠，安装与维修都要遵守相关安全章程。
